Mặt dựng Semi-Unitized là gì? Cấu tạo, ưu điểm và ứng dụng thực tế

Mặt dựng Semi-Unitized là một giải pháp vách kính mặt dựng kết hợp giữa đặc điểm của hệ Stick và hệ Unitized. Thay vì thực hiện toàn bộ quá trình gia công, lắp ráp tại công trường như hệ Stick hoặc chế tạo hoàn chỉnh các module tại nhà máy như hệ Unitized, Semi-Unitized phân chia một phần công việc giữa nhà máy và công trường.

Giải pháp này giúp cân bằng giữa khả năng kiểm soát chất lượng, tốc độ thi công và tính linh hoạt khi xử lý các điều kiện thực tế của công trình.

Semi-Unitized có thể được ứng dụng cho nhiều loại công trình như tòa nhà văn phòng, khách sạn, trung tâm thương mại, công trình thương mại và các dự án có yêu cầu cao về thẩm mỹ của mặt dựng.

Mặt dựng Semi-Unitized là gì?

Mặt dựng Semi-Unitized hay còn gọi là hệ mặt dựng bán lắp ghép, là hệ thống mặt dựng trong đó một phần cấu kiện được gia công, lắp ráp hoặc hoàn thiện trước tại nhà máy, sau đó vận chuyển đến công trường để tiếp tục lắp đặt và hoàn thiện.

Đặc điểm quan trọng của Semi-Unitized nằm ở cách tổ chức quá trình thi công.

Với hệ Stick, các thanh nhôm đứng, thanh ngang và các thành phần của mặt dựng thường được đưa đến công trường để lắp ráp theo từng vị trí.

Trong khi đó, hệ Unitized sử dụng các module mặt dựng được chế tạo và tổ hợp với mức độ hoàn thiện cao tại nhà máy trước khi đưa đến công trình.

Semi-Unitized nằm ở giữa hai phương thức này, cho phép tận dụng ưu điểm của quá trình gia công tại nhà máy nhưng vẫn duy trì sự linh hoạt cần thiết khi lắp đặt và xử lý tại công trường.

Khi lựa chọn Semi-Unitized, cần xem xét:

• Quy mô và chiều cao công trình.
• Hình dạng và độ phức tạp của mặt đứng.
• Mức độ lặp lại của các module.
• Điều kiện vận chuyển và lắp đặt.
• Yêu cầu về tiến độ.
• Khả năng kiểm soát chất lượng tại nhà máy và công trường.
• Yêu cầu về chống thấm, kín khí, chịu tải gió và chuyển vị của hệ thống.

Do đó, không nên lựa chọn Semi-Unitized chỉ dựa trên tốc độ thi công mà cần có phương án thiết kế phù hợp với đặc điểm cụ thể của từng dự án.

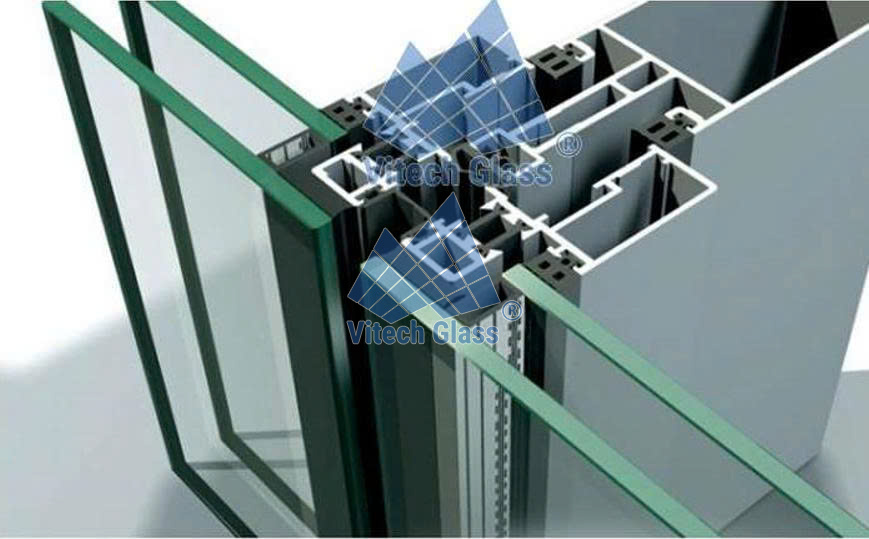

Cấu tạo hệ mặt dựng Semi-Unitized

Một hệ mặt dựng Semi-Unitized cơ bản thường bao gồm nhiều thành phần phối hợp với nhau để tạo thành lớp bao che bên ngoài công trình.

Tùy từng hệ thống và thiết kế cụ thể, cấu tạo có thể thay đổi, nhưng về cơ bản thường gồm:

Khung nhôm mặt dựng

Khung nhôm là bộ phận tạo nên hệ kết cấu chính của mặt dựng.

Các thanh nhôm đứng và thanh ngang được thiết kế theo yêu cầu về kích thước ô kính, tải trọng gió, chiều cao công trình và phương án liên kết với kết cấu xây dựng.

Thanh đứng và thanh ngang

Thanh đứng có nhiệm vụ tạo thành các trục chịu lực chính của mặt dựng, trong khi thanh ngang phân chia các tầng hoặc các ô kính theo thiết kế kiến trúc.

Sự kết hợp giữa thanh đứng và thanh ngang tạo thành hệ khung giúp cố định kính và truyền tải trọng về hệ liên kết với công trình.

Kính

Kính là thành phần chiếm diện tích lớn trên mặt dựng và có ảnh hưởng trực tiếp đến diện mạo, khả năng lấy sáng và hiệu quả sử dụng của công trình.

Tùy yêu cầu thiết kế, có thể sử dụng các loại kính phù hợp như:

• Kính cường lực.
• Kính dán an toàn.
• Kính hộp.
• Kính Low-E.
• Kính phản quang.
• Các cấu hình kính khác theo yêu cầu kỹ thuật của dự án.

Việc lựa chọn kính cần được tính toán đồng bộ với hệ nhôm và yêu cầu về an toàn, tải trọng, cách nhiệt, ánh sáng cũng như công năng của công trình.

Việc lựa chọn và kết hợp các loại vật liệu phù hợp cũng góp phần tạo nên diện mạo và hiệu quả sử dụng của hệ mặt dựng. Bạn có thể tham khảo thêm vật liệu kiến trúc cho mặt dựng để có cái nhìn tổng quan về các giải pháp vật liệu có thể sử dụng.

Gioăng và keo

Gioăng cao su, thường sử dụng các vật liệu phù hợp như EPDM, có nhiệm vụ tạo kín giữa các bộ phận của hệ thống.

Keo silicone và các vật liệu trám kín được sử dụng tùy theo cấu hình hệ thống và yêu cầu thiết kế để hỗ trợ khả năng chống thấm, kín khí hoặc liên kết theo đúng giải pháp kỹ thuật.

Hệ thống liên kết

Hệ thống liên kết gồm các bản mã, bulong, vít, anchor và các chi tiết liên kết cần thiết để cố định hệ mặt dựng vào kết cấu công trình.

Đây là bộ phận quan trọng vì tải trọng từ mặt dựng cần được truyền về kết cấu chính của công trình một cách phù hợp.

Quy trình gia công và lắp đặt mặt dựng Semi-Unitized

Một trong những đặc điểm đáng chú ý của Semi-Unitized là quá trình thi công được phân chia giữa nhà máy và công trường.

Quy trình thực tế có thể thay đổi theo hệ thống và yêu cầu của dự án, nhưng thường gồm các bước cơ bản sau.

Bước 1: Khảo sát và triển khai thiết kế

Đầu tiên cần khảo sát hiện trạng công trình, kích thước các tầng, vị trí kết cấu và các điều kiện liên quan.

Sau đó tiến hành triển khai bản vẽ kỹ thuật, xác định kích thước module, vị trí liên kết và cấu hình mặt dựng.

Bước 2: Gia công tại nhà máy

Nhôm được cắt, gia công và xử lý theo bản vẽ kỹ thuật.

Các thành phần cần tổ hợp trước có thể được lắp ráp tại nhà máy nhằm giảm khối lượng thao tác trực tiếp tại công trường.

Bước 3: Kiểm tra trước khi vận chuyển

Các cấu kiện sau khi gia công cần được kiểm tra kích thước, vị trí liên kết và chất lượng hoàn thiện trước khi đóng gói, vận chuyển.

Việc kiểm tra này giúp hạn chế sai lệch khi đưa cấu kiện đến công trình.

Bước 4: Vận chuyển đến công trường

Cấu kiện được đóng gói và vận chuyển theo phương án phù hợp với kích thước, trọng lượng và điều kiện tập kết tại dự án.

Bước 5: Lắp đặt hệ khung

Các cấu kiện được đưa lên vị trí thiết kế và liên kết với kết cấu công trình.

Trong quá trình lắp đặt cần kiểm soát cao độ, phương đứng, tim trục và dung sai theo hồ sơ kỹ thuật.

Bước 6: Lắp kính và hoàn thiện

Sau khi hệ khung được kiểm tra, kính và các thành phần hoàn thiện được lắp đặt theo cấu hình của hệ thống.

Các vị trí tiếp giáp cần được kiểm tra và xử lý đúng yêu cầu kỹ thuật nhằm đảm bảo khả năng kín nước, kín khí và độ ổn định của mặt dựng.

Ưu điểm của mặt dựng Semi-Unitized

Kết hợp giữa gia công tại nhà máy và lắp đặt tại công trường

Đây là ưu điểm quan trọng của Semi-Unitized.

Một phần công việc được thực hiện trong điều kiện nhà máy giúp quá trình gia công và kiểm tra được tổ chức tập trung hơn, trong khi việc hoàn thiện tại công trường vẫn có thể điều chỉnh theo điều kiện thực tế.

Kiểm soát chất lượng tốt hơn đối với phần gia công

Khi các công đoạn phù hợp được chuyển về nhà máy, việc kiểm soát kích thước, quá trình gia công và tổ hợp cấu kiện có thể được thực hiện theo quy trình thống nhất.

Điều này giúp giảm sự phụ thuộc vào điều kiện thi công tại từng vị trí trên công trường.

Linh hoạt hơn trong quá trình lắp đặt

So với giải pháp module hóa hoàn toàn, Semi-Unitized vẫn có khả năng xử lý một số điều kiện thực tế phát sinh trong quá trình thi công.

Đây là yếu tố hữu ích đối với những công trình có mặt đứng phức tạp hoặc có sự khác biệt giữa thiết kế và điều kiện thực tế.

Hỗ trợ rút ngắn thời gian thi công

Việc chuẩn bị và tổ hợp trước một phần cấu kiện có thể giúp giảm khối lượng công việc cần thực hiện trực tiếp trên công trường.

Tuy nhiên, thời gian thi công thực tế còn phụ thuộc vào quy mô dự án, thiết kế hệ thống, điều kiện mặt bằng, thiết bị nâng hạ và phương án tổ chức thi công.

Phù hợp với nhiều yêu cầu kiến trúc

Semi-Unitized có thể được thiết kế với nhiều dạng chia ô, kích thước kính và giải pháp hoàn thiện khác nhau.

Nhờ đó, hệ thống có thể đáp ứng nhiều phong cách kiến trúc từ hiện đại, tối giản đến những mặt đứng có hình thức phức tạp hơn.

Những yếu tố cần lưu ý khi sử dụng mặt dựng Semi-Unitized

Mặc dù có nhiều ưu điểm, Semi-Unitized không phải là giải pháp có thể áp dụng giống nhau cho mọi công trình.

Thiết kế phải phù hợp với kết cấu công trình

Hệ mặt dựng phải được tính toán và thiết kế phù hợp với kết cấu chính, vị trí liên kết và các tải trọng tác động lên công trình.

Kiểm soát dung sai khi lắp đặt

Sai lệch về cao độ, tim trục hoặc kích thước thực tế có thể ảnh hưởng đến việc lắp đặt các cấu kiện mặt dựng.

Vì vậy, công tác khảo sát và kiểm tra trước khi lắp đặt có vai trò rất quan trọng.

Chú trọng khả năng chống thấm

Các vị trí tiếp giáp giữa kính, nhôm, gioăng và các mối nối cần được xử lý đúng theo cấu hình của hệ thống.

Đây là một trong những yếu tố quyết định đến độ bền và khả năng sử dụng lâu dài của mặt dựng.

Tính toán tải trọng gió

Đối với công trình cao tầng hoặc khu vực có điều kiện gió lớn, hệ mặt dựng cần được tính toán theo yêu cầu thiết kế của dự án.

Không nên đánh giá khả năng chịu lực của mặt dựng chỉ dựa trên kích thước thanh nhôm hoặc độ dày nhôm.

Phối hợp giữa thiết kế, sản xuất và thi công

Semi-Unitized có sự phân chia công việc giữa nhà máy và công trường nên việc phối hợp giữa các bộ phận càng quan trọng.

Bản vẽ, kích thước thực tế, cấu hình vật liệu và phương án lắp đặt cần được thống nhất trước khi sản xuất.

Semi-Unitized khác gì so với Stick và Unitized?

Ba giải pháp đều được sử dụng trong lĩnh vực mặt dựng nhôm kính nhưng có phương thức triển khai khác nhau.

Có thể hiểu đơn giản:

Stick:
Gia công → vận chuyển cấu kiện → lắp ráp chủ yếu tại công trường.

Semi-Unitized:
Gia công + tổ hợp một phần tại nhà máy → vận chuyển → lắp đặt và hoàn thiện tại công trường.

Unitized:
Gia công + tổ hợp module ở mức cao tại nhà máy → vận chuyển → lắp đặt các module tại công trường.

Do đó, việc lựa chọn hệ nào không nên dựa đơn thuần vào tên gọi mà cần căn cứ vào quy mô, thiết kế, tiến độ, điều kiện thi công và yêu cầu kỹ thuật của dự án.

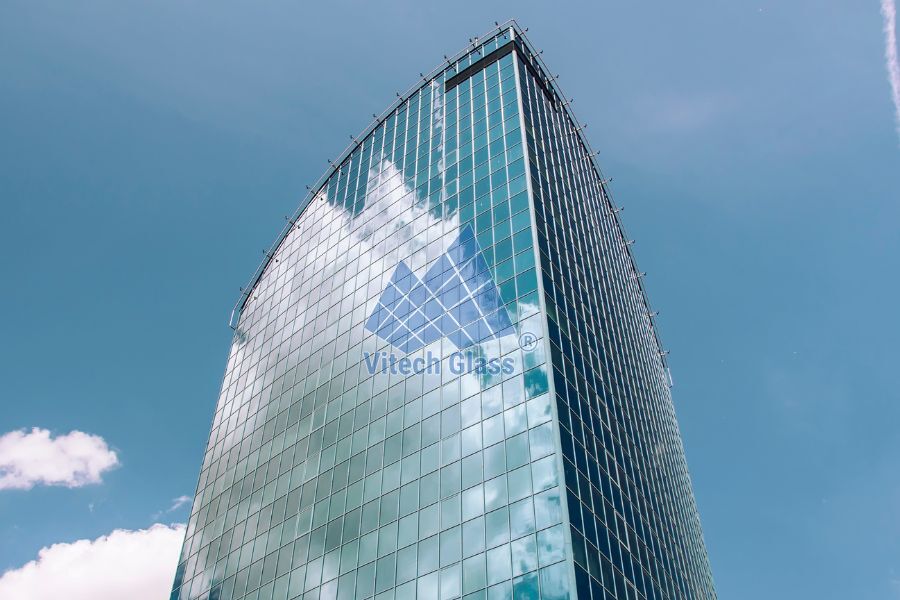

Ứng dụng của mặt dựng Semi-Unitized

Mặt dựng Semi-Unitized có thể được xem xét cho nhiều loại công trình cần giải pháp bao che bằng kính và nhôm có tính thẩm mỹ cao.

Tòa nhà văn phòng

Mặt dựng kính giúp tạo hình ảnh hiện đại, tận dụng ánh sáng tự nhiên và tạo không gian làm việc có tầm nhìn rộng.

Khách sạn

Hệ mặt dựng có thể kết hợp nhiều loại kính và giải pháp chia ô để tạo diện mạo đồng bộ cho công trình.

Trung tâm thương mại

Mặt dựng kính giúp tăng khả năng nhận diện kiến trúc và tạo không gian có độ mở cao.

Công trình thương mại và cao tầng

Tùy thiết kế, tải trọng và điều kiện thi công, Semi-Unitized có thể được lựa chọn cho những dự án yêu cầu sự cân bằng giữa khả năng tiền chế và tính linh hoạt khi lắp đặt.

Khi nào nên lựa chọn mặt dựng Semi-Unitized?

Semi-Unitized có thể là lựa chọn phù hợp khi chủ đầu tư và đơn vị thiết kế cần một giải pháp:

• Có mức độ tiền chế cao hơn hệ Stick.
• Vẫn cần khả năng xử lý linh hoạt tại công trường.
• Muốn kiểm soát tốt hơn một số công đoạn gia công.
• Cần cân bằng giữa tiến độ và khả năng điều chỉnh.
• Có mặt đứng tương đối phức tạp hoặc không hoàn toàn phù hợp với việc module hóa toàn bộ.
• Yêu cầu cao về tính thẩm mỹ và độ đồng bộ của mặt dựng.

Ngược lại, nếu công trình có mặt đứng lặp lại với số lượng module lớn và yêu cầu tốc độ lắp đặt cao, Unitized có thể là phương án đáng cân nhắc.

Nếu công trình có hình học phức tạp, quy mô phù hợp và cần xử lý linh hoạt nhiều tại hiện trường, Stick cũng có thể mang lại lợi thế.

Vì vậy, lựa chọn hệ mặt dựng nên được thực hiện sau khi đánh giá cụ thể hồ sơ kiến trúc, kết cấu và điều kiện thi công.

Trong quá trình lựa chọn giải pháp, chủ đầu tư cũng có thể tham khảo thêm các phương án mặt dựng nhôm Xingfa để so sánh về cấu hình hệ nhôm, thiết kế mặt đứng và phương án triển khai phù hợp với từng loại công trình.

Giải pháp mặt dựng Semi-Unitized tại Vitech Glass

Đối với mỗi công trình, phương án mặt dựng cần được lựa chọn dựa trên đặc điểm kiến trúc, kích thước ô kính, yêu cầu kỹ thuật và điều kiện thi công thực tế.

Vitech Glass có thể phối hợp các bước từ khảo sát, tư vấn giải pháp, triển khai bản vẽ, gia công và lắp đặt mặt dựng nhôm kính theo yêu cầu của từng dự án.

Trong quá trình triển khai, các yếu tố như hệ nhôm, loại kính, cấu tạo liên kết, khả năng chống thấm, tải trọng gió và phương án thi công cần được xem xét đồng bộ thay vì lựa chọn từng thành phần riêng lẻ.

Đây cũng là cơ sở để kiểm soát chất lượng và đảm bảo mặt dựng phù hợp với yêu cầu sử dụng lâu dài của công trình.

Kết luận

Mặt dựng Semi-Unitized là giải pháp nằm giữa Stick và Unitized về phương thức gia công và lắp đặt. Việc kết hợp một phần công đoạn tại nhà máy với quá trình lắp đặt, hoàn thiện tại công trường giúp hệ thống có sự cân bằng giữa kiểm soát chất lượng, tiến độ và tính linh hoạt.

Tuy nhiên, hiệu quả của Semi-Unitized phụ thuộc rất lớn vào thiết kế hệ thống, chất lượng gia công, độ chính xác khi lắp đặt và khả năng phối hợp giữa các bên tham gia dự án.

Với những công trình phù hợp, lựa chọn đúng cấu hình Semi-Unitized ngay từ giai đoạn thiết kế có thể giúp quá trình sản xuất và thi công được tổ chức hiệu quả hơn, đồng thời tạo nên mặt dựng có tính thẩm mỹ và độ ổn định cao.

Nếu bạn đang chuẩn bị triển khai mặt dựng cho công trình văn phòng, khách sạn, trung tâm thương mại hoặc công trình cao tầng, nên đánh giá phương án Semi-Unitized cùng với Stick và Unitized trước khi chốt giải pháp.
