Hệ Mặt Dựng Stick Là Gì? Cấu Tạo, Ưu Điểm Và Ứng Dụng

Hệ mặt dựng Stick là gì?

Hệ mặt dựng Stick (Stick Curtain Wall) là hệ thống mặt dựng nhôm kính được lắp ráp trực tiếp tại công trường theo nguyên tắc khung nhôm được lắp đặt trước, sau đó kính và các bộ phận hoàn thiện được lắp vào hệ khung.

Khác với hệ Unitized được gia công và tổ hợp thành các module hoàn chỉnh tại nhà máy, hệ Stick có mức độ linh hoạt cao hơn trong quá trình thi công. Các thanh nhôm đứng, thanh nhôm ngang và các bộ phận liên kết được vận chuyển đến công trình, sau đó tiến hành lắp dựng theo từng khu vực của mặt đứng.

Nhờ phương pháp này, hệ mặt dựng Stick có thể dễ dàng điều chỉnh theo kích thước thực tế, cao độ, hình dạng và điều kiện hiện trường. Đây là một trong những lý do hệ Stick được sử dụng cho nhiều công trình có mặt đứng không đồng nhất hoặc có yêu cầu thiết kế phức tạp.

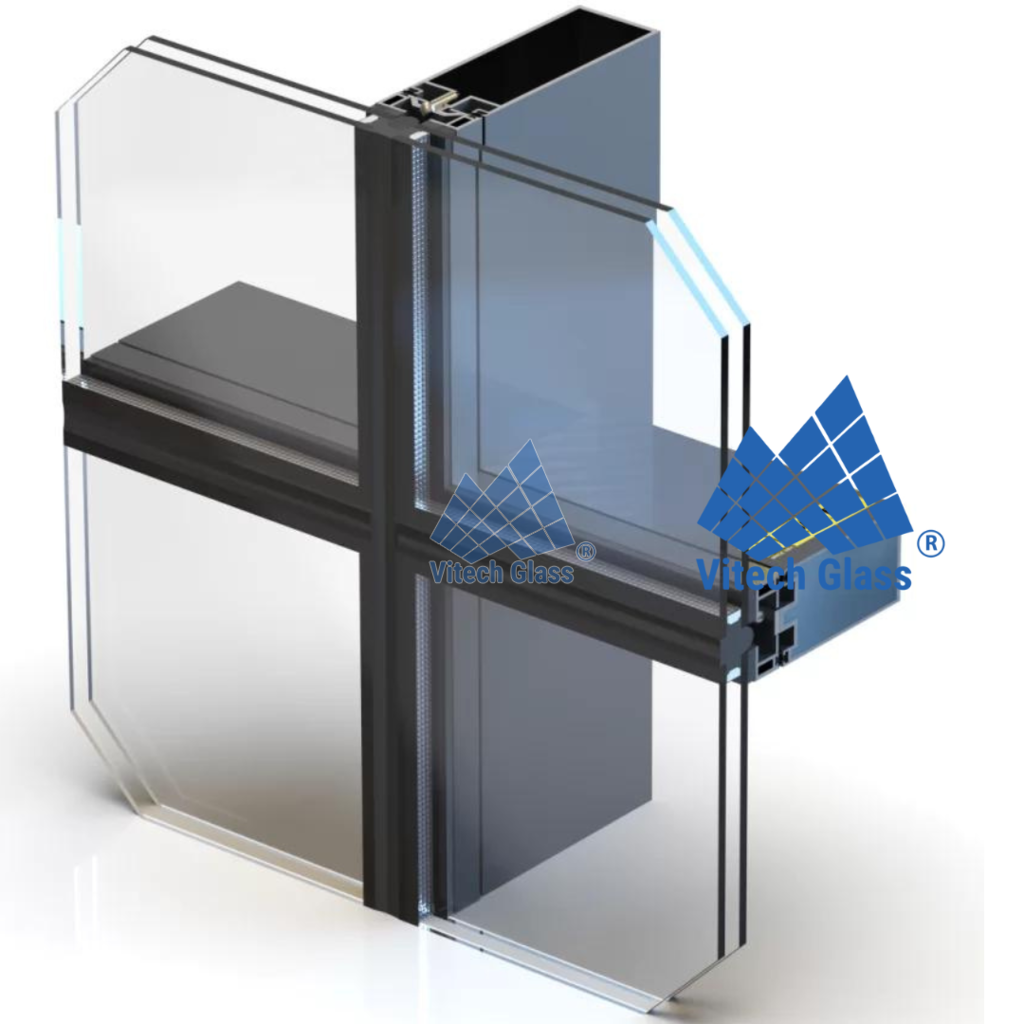

Cấu tạo hệ mặt dựng Stick

Một hệ mặt dựng Stick cơ bản thường bao gồm các thành phần chính như khung nhôm, kính, gioăng, keo silicone, bulong, vít và các phụ kiện liên kết.

Thanh nhôm đứng

Thanh nhôm đứng là bộ phận tạo nên hệ khung chịu lực chính theo phương đứng. Các thanh này được liên kết với kết cấu công trình bằng hệ thống bản mã, bulong hoặc phụ kiện phù hợp với thiết kế.

Với các công trình sử dụng nhôm Xingfa, việc lựa chọn đúng hệ nhôm và cấu hình mặt dựng cần được tính toán theo yêu cầu thiết kế.

Thanh nhôm ngang

Thanh nhôm ngang được liên kết với thanh đứng để tạo thành các ô mặt dựng theo kích thước thiết kế.

Việc bố trí thanh ngang có thể tạo nên các đường chia ô rõ ràng trên mặt đứng hoặc kết hợp với hệ giấu đố để tạo hiệu ứng kiến trúc phù hợp.

Kính

Kính là bộ phận tạo nên diện tích bao che và vẻ ngoài của mặt dựng. Tùy yêu cầu công trình, có thể lựa chọn kính cường lực, kính dán an toàn, kính hộp hoặc các loại kính có tính năng phù hợp về an toàn, cách âm, cách nhiệt và kiểm soát năng lượng.

Việc lựa chọn và kết hợp vật liệu phù hợp cũng ảnh hưởng đến thẩm mỹ, hiệu quả sử dụng và độ bền của mặt dựng.

Gioăng và keo silicone

Gioăng và keo silicone có nhiệm vụ tăng khả năng kín khít tại các vị trí tiếp giáp, hỗ trợ chống thấm và hạn chế ảnh hưởng của môi trường bên ngoài.

Chất lượng vật liệu và kỹ thuật thi công tại các vị trí này có ảnh hưởng trực tiếp đến độ bền và khả năng vận hành của hệ mặt dựng.

Phụ kiện liên kết

Bulong, vít, bản mã và các phụ kiện chuyên dụng giúp liên kết hệ khung với kết cấu công trình, đồng thời đảm bảo độ ổn định của toàn bộ mặt dựng.

Các dạng kết cấu mặt dựng Stick

Tùy theo yêu cầu kiến trúc, hệ Stick có thể được triển khai theo nhiều phương án khác nhau.

Mặt dựng Stick lộ đố

Ở phương án này, các thanh nhôm đứng và ngang được thể hiện rõ trên bề mặt ngoài của mặt dựng.

Hệ lộ đố tạo nên các đường chia ô đều và rõ nét, đồng thời có thể sử dụng các thanh nhôm ngang, đứng để tạo điểm nhấn cho kiến trúc.

Mặt dựng Stick giấu đố

Với hệ giấu đố, phần khung nhôm được thiết kế để hạn chế sự xuất hiện của các đường nhôm trên bề mặt ngoài.

Giải pháp này tạo cảm giác mặt kính liền mạch, hiện đại, phù hợp với những công trình đề cao tính tối giản và diện tích kính lớn.

Mặt dựng Stick kết hợp lộ đố và giấu đố

Đây là phương án kết hợp hai kiểu xử lý trên trong cùng một công trình.

Kiến trúc sư có thể chủ động tạo điểm nhấn ở từng khu vực, thay đổi cách chia ô hoặc xử lý mặt đứng theo từng vị trí mà vẫn đảm bảo sự đồng bộ của tổng thể.

Ưu điểm của hệ mặt dựng Stick

Linh hoạt trong thiết kế và thi công

Một ưu điểm nổi bật của hệ Stick là khả năng điều chỉnh trực tiếp theo điều kiện thực tế tại công trường.

Khi kích thước ô kính, cao độ hoặc vị trí liên kết có sự thay đổi so với dự kiến, phương án thi công có thể được xử lý linh hoạt hơn so với hệ mặt dựng sử dụng các module cố định.

Phù hợp với mặt đứng phức tạp

Hệ Stick có thể đáp ứng nhiều dạng mặt đứng có:

• Kích thước ô không đồng nhất.
• Nhiều góc cạnh.
• Cao độ thay đổi.
• Các khu vực cần xử lý riêng biệt.
• Thiết kế kiến trúc có nhiều điểm chuyển tiếp.

Dễ điều chỉnh theo hiện trạng

Do phần lớn quá trình lắp dựng được thực hiện tại công trường, hệ Stick có khả năng thích ứng tốt với những công trình cần xử lý theo kích thước và điều kiện thực tế.

Dễ thay thế và bảo trì từng khu vực

Khi một số bộ phận của mặt dựng cần sửa chữa hoặc thay thế, có thể xử lý theo từng khu vực thay vì phải tháo dỡ một module lớn.

Chi phí đầu tư dễ tiếp cận

So với những hệ thống yêu cầu mức độ gia công, tổ hợp module và logistics phức tạp, hệ Stick có quy trình tương đối linh hoạt, phù hợp với nhiều dự án có quy mô và ngân sách khác nhau.

Hạn chế của hệ mặt dựng Stick

Bên cạnh những ưu điểm, hệ Stick cũng có một số đặc điểm cần được tính toán trước khi lựa chọn.

Nhiều công đoạn thực hiện tại công trường

Khác với hệ Unitized, phần lớn quá trình lắp dựng hệ Stick được thực hiện trực tiếp tại công trình. Vì vậy, tiến độ có thể chịu ảnh hưởng bởi điều kiện thời tiết, mặt bằng và tổ chức thi công.

Yêu cầu kỹ thuật thi công cao

Việc căn chỉnh khung, lắp kính, xử lý gioăng và keo tại công trường cần được thực hiện đúng quy trình.

Đặc biệt, các vị trí tiếp giáp và chống thấm cần được kiểm soát kỹ để hạn chế nguy cơ thấm nước hoặc ảnh hưởng đến độ bền của mặt dựng.

Cần tổ chức thi công phù hợp với quy mô công trình

Đối với các công trình lớn hoặc cao tầng, cần có phương án vận chuyển, giàn giáo hoặc thiết bị nâng hạ, trình tự lắp đặt và biện pháp an toàn phù hợp.

Mặt dựng Stick phù hợp với công trình nào?

Hệ mặt dựng Stick có tính linh hoạt cao nên được sử dụng trong nhiều loại công trình như:

• Tòa nhà văn phòng
• Trung tâm thương mại
• Khách sạn
• Showroom
• Trung tâm hành chính
• Công trình có mặt đứng nhiều góc cạnh
• Công trình có kích thước ô kính không đồng nhất
• Công trình cần xử lý theo điều kiện thực tế tại hiện trường

Đặc biệt, Stick là lựa chọn đáng cân nhắc khi công trình có hình khối phức tạp, nhiều điểm nối hoặc cần tùy chỉnh kích thước mặt dựng theo từng khu vực.

So sánh Stick, Semi-Unitized và Unitized

Ba phương án đều có thể được sử dụng cho mặt dựng nhôm kính, nhưng khác nhau đáng kể về mức độ gia công tại nhà máy và phương thức lắp đặt. Trong đó, mặt dựng Semi-Unitized là giải pháp kết hợp giữa phương pháp Stick và Unitized.

Mỗi hệ mặt dựng có ưu thế riêng và cần được lựa chọn dựa trên quy mô, hình dạng công trình, tiến độ, điều kiện thi công và yêu cầu kỹ thuật.

Có nên chọn hệ mặt dựng Stick cho công trình?

Không có một hệ mặt dựng phù hợp cho mọi công trình. Việc lựa chọn hệ Stick nên dựa trên các yếu tố như:

• Hình dạng và kiến trúc mặt đứng
• Chiều cao công trình
• Kích thước và cách chia ô kính
• Mức độ phức tạp của mặt dựng
• Tiến độ thi công
• Điều kiện mặt bằng
• Yêu cầu về khả năng chống thấm, cách âm, cách nhiệt
• Ngân sách đầu tư

Nếu công trình có thiết kế linh hoạt, nhiều kích thước khác nhau hoặc cần điều chỉnh theo hiện trạng, hệ mặt dựng Stick là một phương án đáng cân nhắc.

Vitech Glass có thể tư vấn phương án mặt dựng phù hợp dựa trên đặc điểm kiến trúc, yêu cầu kỹ thuật và điều kiện thi công thực tế của từng công trình.
