Mặt Dựng Unitized – Cấu Tạo, Ưu Điểm Và Ứng Dụng

Mặt dựng Unitized là gì?

Mặt dựng Unitized là hệ thống mặt dựng nhôm kính được thiết kế theo các module (panel) riêng biệt, trong đó phần lớn công đoạn gia công và tổ hợp được thực hiện tại nhà máy trước khi vận chuyển đến công trường để lắp đặt.

Khác với hệ Stick, nơi nhiều cấu kiện được lắp ráp trực tiếp trên công trường, Unitized có mức độ tiền chế và hoàn thiện tại nhà máy cao hơn. Các module sau khi được kiểm tra sẽ được vận chuyển đến công trình, đưa lên từng tầng và liên kết vào hệ thống kết cấu đã chuẩn bị sẵn.

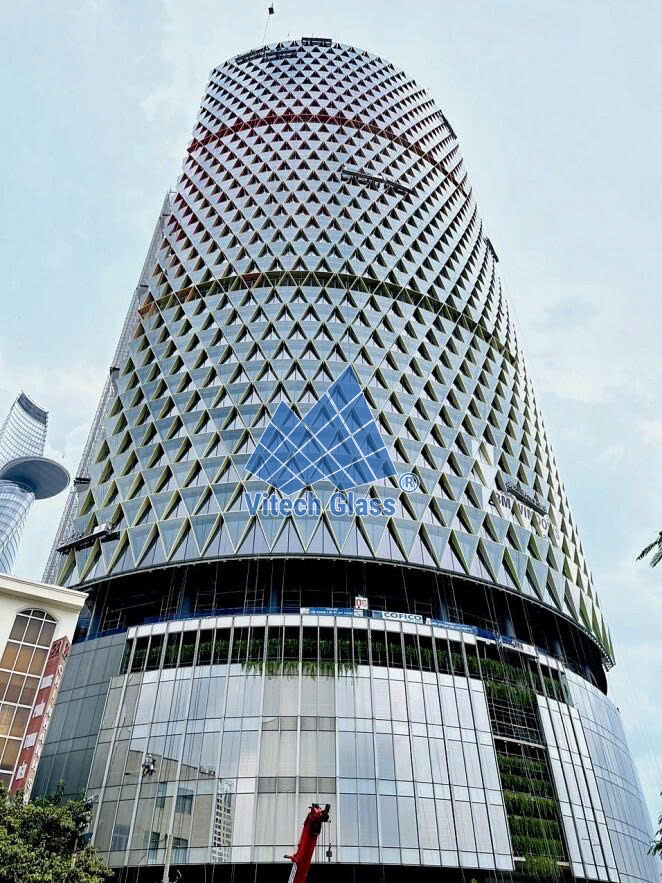

Giải pháp này đặc biệt phù hợp với các công trình có diện tích mặt dựng lớn, nhiều tầng, mặt đứng tương đối đồng nhất và yêu cầu cao về tiến độ thi công như cao ốc văn phòng, khách sạn, trung tâm thương mại và các công trình cao tầng.

Với phương thức module hóa, Unitized giúp tổ chức quá trình sản xuất và lắp đặt theo một quy trình đồng bộ hơn, đồng thời giảm đáng kể khối lượng công việc cần thực hiện trực tiếp trên mặt đứng công trình.

Đặc điểm của hệ mặt dựng Unitized

Điểm đặc trưng của Unitized nằm ở việc mặt dựng được chia thành các module có kích thước và cấu hình được xác định từ thiết kế.

Mỗi module có thể bao gồm khung nhôm, kính, gioăng và các chi tiết liên kết cần thiết. Các module được gia công, tổ hợp và kiểm tra trước tại nhà máy, sau đó mới được vận chuyển đến công trường.

Mức độ tiền chế cao

Phần lớn công việc được chuyển từ công trường về nhà máy. Điều này giúp quá trình gia công được thực hiện trong môi trường có điều kiện kiểm soát tốt hơn về thiết bị, nhân công và quy trình kỹ thuật.

Lắp đặt theo module

Thay vì lắp từng thanh nhôm rời tại công trường, các module đã được tổ hợp sẽ được đưa đến đúng vị trí và liên kết vào hệ thống.

Cách triển khai này đặc biệt phù hợp với những công trình có nhiều tầng và mặt dựng được lặp lại theo một mô-đun thống nhất.

Yêu cầu độ chính xác cao

Do các module được thiết kế để lắp ghép với nhau, kích thước và vị trí của từng cấu kiện cần được kiểm soát chặt chẽ ngay từ giai đoạn thiết kế và sản xuất.

Sai số trong quá trình gia công, vận chuyển hoặc định vị tại công trường đều có thể ảnh hưởng đến quá trình lắp đặt và độ hoàn thiện của toàn bộ mặt dựng.

Tổ chức thi công theo trình tự

Unitized cho phép phối hợp giữa thiết kế – sản xuất – vận chuyển – lắp đặt theo một quy trình tương đối rõ ràng.

Khi công tác chuẩn bị được thực hiện tốt, các module có thể được đưa lên công trình và lắp đặt theo từng tầng hoặc từng khu vực, giúp kiểm soát tiến độ hiệu quả hơn.

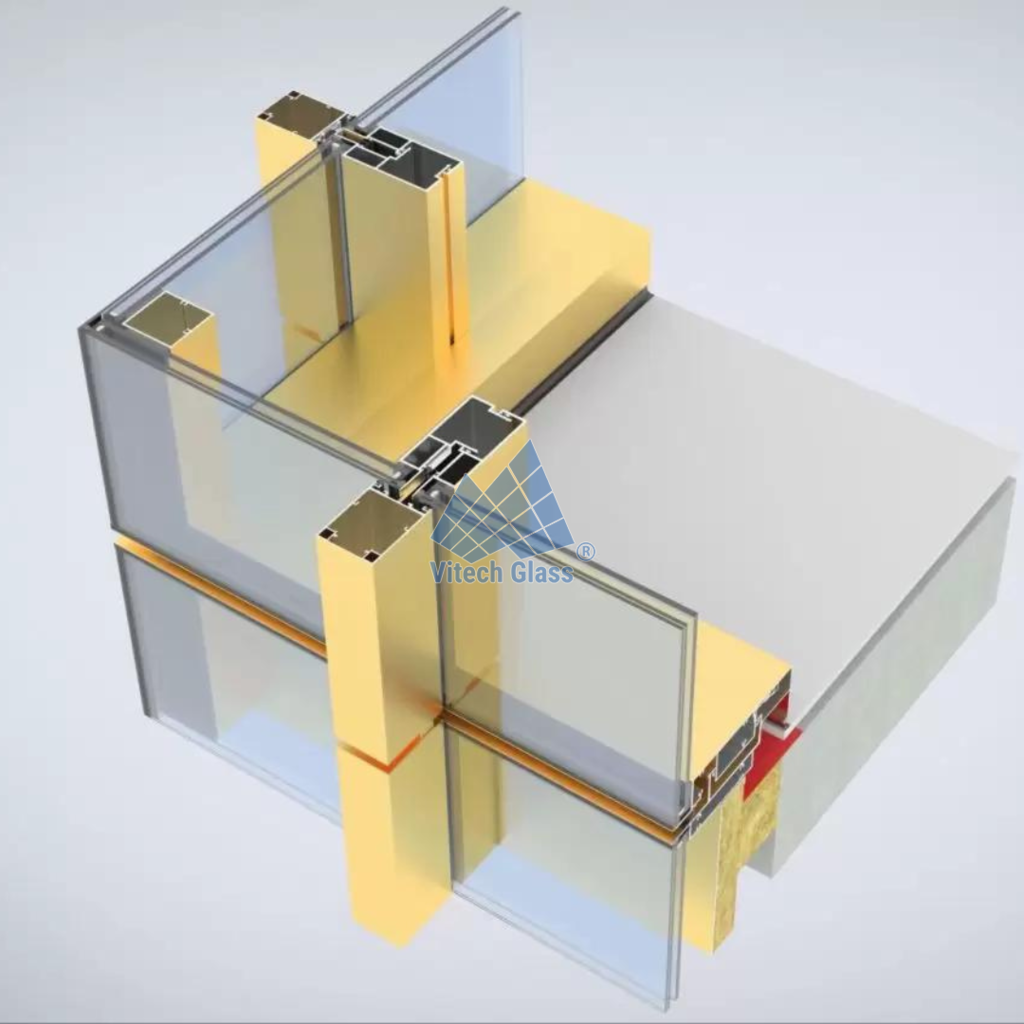

Cấu tạo hệ mặt dựng Unitized

Một hệ mặt dựng Unitized cơ bản thường bao gồm khung nhôm, kính, gioăng, keo hoặc vật liệu trám kín và các chi tiết liên kết. Cấu hình cụ thể sẽ được lựa chọn theo thiết kế, yêu cầu kỹ thuật và đặc điểm của từng dự án.

Khung nhôm Unitized

Khung nhôm là bộ phận tạo nên cấu trúc chính của từng module. Các thanh nhôm được gia công theo bản vẽ thiết kế với kích thước và vị trí liên kết được kiểm soát chính xác.

Tùy thiết kế mặt dựng, cấu hình nhôm có thể được tính toán để đáp ứng yêu cầu về tải trọng gió, kích thước module, trọng lượng kính và khả năng chuyển vị của công trình.

Kính mặt dựng

Kính là thành phần chiếm diện tích lớn trên mặt dựng và có ảnh hưởng trực tiếp đến thẩm mỹ, khả năng lấy sáng, cách âm và hiệu quả kiểm soát nhiệt của công trình.

Tùy yêu cầu thiết kế, Unitized có thể sử dụng các loại kính phù hợp như kính cường lực, kính dán an toàn, kính hộp hoặc các cấu hình kính có tính năng kiểm soát năng lượng.

Đối với những công trình yêu cầu cao về khả năng cách âm và kiểm soát nhiệt, kính hộp có thể được lựa chọn kết hợp với cấu hình mặt dựng phù hợp.

Gioăng và vật liệu trám kín

Gioăng, keo silicone và các vật liệu trám kín được sử dụng tại những vị trí cần kiểm soát khả năng kín nước, kín khí và hoàn thiện các mối nối.

Việc lựa chọn vật liệu và phương án xử lý mối nối cần tuân thủ hồ sơ thiết kế và yêu cầu kỹ thuật của hệ thống.

Hệ thống liên kết

Các module Unitized được liên kết với kết cấu công trình thông qua hệ thống bản mã, anchor, bulong và các chi tiết liên kết chuyên dụng theo thiết kế.

Hệ thống liên kết không chỉ giữ module đúng vị trí mà còn phải cho phép hệ mặt dựng đáp ứng các chuyển vị cần thiết của công trình trong quá trình sử dụng.

Quy trình sản xuất và thi công mặt dựng Unitized

Một trong những điểm khác biệt quan trọng của hệ mặt dựng Unitized là phần lớn công đoạn được chuẩn bị và tổ hợp tại nhà máy trước khi đưa đến công trường. Vì vậy, quy trình triển khai cần được kiểm soát đồng bộ từ thiết kế đến lắp đặt.

Triển khai thiết kế và bản vẽ kỹ thuật

Trước khi sản xuất, hồ sơ thiết kế được triển khai chi tiết về kích thước module, cấu hình nhôm, loại kính, vị trí liên kết và các mối nối giữa các module.

Đây là bước quan trọng để đảm bảo các module có thể được sản xuất và lắp đặt đúng với điều kiện thực tế của công trình.

Gia công và tổ hợp module tại nhà máy

Nhôm được cắt, gia công và lắp ráp theo bản vẽ đã được phê duyệt. Kính, gioăng và các chi tiết liên quan được tổ hợp thành từng module theo cấu hình thiết kế.

Việc thực hiện phần lớn công đoạn trong nhà máy giúp quá trình sản xuất được kiểm soát tốt hơn về kích thước, chất lượng gia công và độ đồng bộ giữa các module.

Kiểm tra module trước khi vận chuyển

Sau khi hoàn thiện, từng module cần được kiểm tra về kích thước, vị trí liên kết, tình trạng kính, gioăng và các chi tiết hoàn thiện trước khi đóng gói và vận chuyển.

Việc kiểm tra trước khi đưa module đến công trường giúp hạn chế những sai sót có thể ảnh hưởng đến quá trình lắp đặt.

Vận chuyển và tập kết tại công trường

Các module được đóng gói và vận chuyển đến công trình theo kế hoạch. Khâu logistics cần được tính toán phù hợp với kích thước module, vị trí tập kết và trình tự lắp đặt.

Đối với công trình cao tầng, việc tổ chức vận chuyển và đưa module đến từng khu vực thi công cần được phối hợp chặt chẽ với tiến độ chung của dự án.

Lắp đặt module tại công trường

Các module được đưa đến đúng vị trí trên mặt đứng và liên kết với hệ thống liên kết đã được chuẩn bị theo thiết kế.

Sau khi định vị, các module được kết nối với nhau và xử lý các vị trí tiếp giáp để tạo thành một hệ mặt dựng liên tục.

Kiểm tra và hoàn thiện

Sau khi lắp đặt, hệ thống được kiểm tra về vị trí, liên kết, mối nối và các yêu cầu kỹ thuật theo hồ sơ dự án.

Các công việc hoàn thiện được thực hiện trước khi nghiệm thu và bàn giao.

Ưu điểm của mặt dựng Unitized

Tỷ lệ tiền chế cao

Phần lớn công đoạn gia công và tổ hợp được thực hiện tại nhà máy. Điều này giúp giảm lượng công việc cần thực hiện trực tiếp trên mặt đứng công trình.

Kiểm soát chất lượng tốt hơn

Việc sản xuất trong môi trường nhà máy giúp kiểm soát tốt hơn về kích thước, độ chính xác gia công, quá trình tổ hợp và chất lượng hoàn thiện của từng module.

Tốc độ lắp đặt nhanh

Khi các module đã được chuẩn bị sẵn, công trường chủ yếu thực hiện công đoạn định vị và liên kết. Với dự án có thiết kế lặp lại, phương pháp này có thể giúp rút ngắn thời gian triển khai mặt dựng.

Mặt dựng có tính đồng nhất cao

Các module được sản xuất theo cùng một tiêu chuẩn giúp tạo sự đồng đều về kích thước, đường nét và bề mặt của hệ mặt dựng.

Giảm khối lượng công việc trên cao

Việc chuyển nhiều công đoạn từ công trường về nhà máy giúp giảm lượng thao tác gia công và tổ hợp trực tiếp trên mặt đứng, từ đó hỗ trợ tổ chức thi công thuận lợi hơn.

Có khả năng đáp ứng chuyển vị của công trình

Hệ thống liên kết và các mối nối giữa các module được thiết kế để đáp ứng những chuyển vị cần thiết của công trình trong giới hạn thiết kế.

Đây là yếu tố đặc biệt quan trọng đối với các công trình cao tầng, nơi mặt dựng phải làm việc cùng kết cấu công trình dưới tác động của tải trọng gió, giãn nở nhiệt và các chuyển vị khác.

Hạn chế và yêu cầu kỹ thuật của mặt dựng Unitized

Mặc dù có nhiều ưu điểm về tốc độ lắp đặt và mức độ tiền chế, hệ mặt dựng Unitized cũng có những yêu cầu riêng. Việc lựa chọn hệ cần dựa trên quy mô, hình dạng mặt đứng, kết cấu công trình và yêu cầu kỹ thuật của từng dự án.

Yêu cầu cao về độ chính xác

Do các module được sản xuất trước và lắp ghép tại công trường, kích thước thực tế của công trình cần được kiểm soát chính xác.

Các sai lệch lớn về kích thước tầng, vị trí sàn hoặc trục kết cấu có thể gây khó khăn khi đưa module vào vị trí thiết kế.

Cần thiết kế module phù hợp

Unitized phát huy hiệu quả tốt nhất khi mặt đứng có tính lặp lại cao, các tầng tương đối đồng nhất và kích thước module có thể tiêu chuẩn hóa.

Đối với những công trình có mặt đứng thay đổi liên tục, nhiều góc cạnh, hình học phức tạp hoặc kích thước tầng không đồng nhất, cần đánh giá kỹ trước khi lựa chọn.

Yêu cầu cao về công tác sản xuất

Do module được hoàn thiện trước tại nhà máy, mọi thay đổi về kích thước, cấu hình hoặc vật liệu sau khi sản xuất có thể ảnh hưởng đến tiến độ và chi phí.

Vì vậy, hồ sơ thiết kế và mẫu được duyệt cần được thống nhất trước khi bước vào sản xuất hàng loạt.

Công tác vận chuyển và lưu kho cần được tính toán

Module Unitized có kích thước và trọng lượng tương đối lớn. Việc đóng gói, vận chuyển, tập kết và đưa module lên công trình cần được tính toán ngay từ đầu.

Đặc biệt với công trình cao tầng, phương án cẩu, vận thăng hoặc thiết bị nâng phải phù hợp với điều kiện thực tế của dự án.

Chi phí đầu tư ban đầu có thể cao hơn

So với một số phương án mặt dựng có mức độ tiền chế thấp hơn, Unitized đòi hỏi hệ thống sản xuất, khuôn gá, thiết bị và quy trình kiểm soát chặt chẽ hơn.

Tuy nhiên, hiệu quả tổng thể cần được đánh giá dựa trên toàn bộ vòng đời dự án, bao gồm chi phí sản xuất, nhân công, thời gian thi công, thiết bị và khả năng đáp ứng tiến độ.

Yêu cầu đội ngũ kỹ thuật có kinh nghiệm

Unitized là hệ thống có tính kỹ thuật cao. Từ khâu thiết kế, sản xuất đến lắp đặt đều cần được phối hợp đồng bộ.

Đặc biệt, các vị trí liên kết, khe nối, gioăng và khả năng thoát nước cần được xử lý đúng theo thiết kế để đảm bảo hiệu quả sử dụng lâu dài.

Khi nào công trình nên sử dụng mặt dựng Unitized?

Không phải mọi công trình đều cần sử dụng Unitized. Hệ thống này thường phù hợp hơn với các dự án có những đặc điểm sau:

• Công trình cao tầng có số lượng module lớn.
• Mặt đứng có thiết kế tương đối đồng nhất và lặp lại.
• Dự án yêu cầu tiến độ thi công mặt dựng nhanh.
• Có điều kiện tổ chức sản xuất, vận chuyển và lắp đặt module phù hợp.
• Yêu cầu cao về độ đồng nhất của mặt dựng.
• Công trình cần giảm khối lượng công việc gia công trực tiếp trên cao.

Ngược lại, với những công trình quy mô nhỏ hoặc mặt đứng có hình dạng thay đổi nhiều, cần so sánh với Stick hoặc Semi-Unitized trước khi quyết định.

So sánh mặt dựng Stick, Semi-Unitized và Unitized

Ba phương án Stick, Semi-Unitized và Unitized đều có thể được sử dụng trong hệ thống mặt dựng nhôm kính, nhưng khác nhau về mức độ tiền chế, cách tổ chức sản xuất và phương thức lắp đặt tại công trường.

Có thể hiểu đơn giản:

Stick: Các thanh nhôm và cấu kiện được gia công, vận chuyển đến công trình và lắp ráp chủ yếu tại công trường.

Semi-Unitized: Một phần cấu kiện được gia công, tổ hợp tại nhà máy trước khi vận chuyển đến công trường để tiếp tục lắp đặt và hoàn thiện.

Unitized: Các module được gia công và tổ hợp với mức độ cao tại nhà máy, sau đó vận chuyển đến công trình để lắp đặt theo từng module.

Không có phương án nào phù hợp tuyệt đối cho mọi công trình. Việc lựa chọn Stick, Semi-Unitized hay Unitized cần dựa trên quy mô dự án, hình dạng mặt đứng, mức độ lặp lại của các tầng, yêu cầu tiến độ, điều kiện vận chuyển và phương án thi công thực tế.

Lợi ích khi lựa chọn đúng hệ mặt dựng

Việc lựa chọn hệ mặt dựng ngay từ giai đoạn thiết kế có ảnh hưởng trực tiếp đến chi phí, tiến độ, chất lượng và khả năng tổ chức thi công của dự án.

Đối với công trình có mặt đứng lớn và nhiều module lặp lại, Unitized có thể mang lại lợi thế về tốc độ lắp đặt và mức độ kiểm soát sản xuất.

Trong khi đó, những công trình cần xử lý linh hoạt hơn về hình dạng hoặc điều kiện hiện trường có thể cân nhắc Stick hoặc Semi-Unitized.

Bên cạnh việc lựa chọn hệ mặt dựng, mặt dựng nhôm Xingfa cũng là một giải pháp được sử dụng cho nhiều loại công trình nhờ khả năng kết hợp giữa nhôm và kính trong thiết kế mặt đứng.

Vì vậy, thay vì chỉ dựa vào giá thành ban đầu, chủ đầu tư nên đánh giá tổng thể các yếu tố như:

• Quy mô và chiều cao công trình.
• Diện tích mặt dựng.
• Mức độ lặp lại của mặt đứng.
• Loại kính và yêu cầu kỹ thuật.
• Tiến độ dự án.
• Điều kiện mặt bằng và thiết bị thi công.
• Khả năng vận chuyển, tập kết module.
• Yêu cầu về thẩm mỹ và hoàn thiện.

Giải pháp mặt dựng Unitized tại Vitech Glass

Đối với mỗi công trình, Vitech Glass có thể phối hợp từ khâu khảo sát, tư vấn giải pháp, triển khai bản vẽ, gia công đến lắp đặt mặt dựng nhôm kính theo yêu cầu cụ thể của dự án.

Với hệ Unitized, quá trình triển khai cần được phối hợp chặt chẽ giữa thiết kế, sản xuất và thi công. Kích thước module, cấu hình nhôm, loại kính, hệ thống liên kết và phương án lắp đặt cần được thống nhất trước khi sản xuất hàng loạt.

Việc kiểm soát đồng bộ từ nhà máy đến công trường giúp hạn chế sai lệch trong quá trình lắp đặt và nâng cao tính đồng nhất của toàn bộ mặt dựng.

Kết luận

Mặt dựng Unitized là giải pháp mặt dựng nhôm kính có mức độ tiền chế cao, trong đó các module được gia công và tổ hợp chủ yếu tại nhà máy trước khi vận chuyển đến công trường để lắp đặt.

Ưu điểm nổi bật của hệ thống nằm ở khả năng module hóa, kiểm soát chất lượng tại nhà máy, tốc độ lắp đặt và khả năng tổ chức thi công hiệu quả đối với các công trình có mặt đứng lớn, nhiều tầng và tính lặp lại cao.

Tuy nhiên, Unitized cũng đòi hỏi độ chính xác cao trong thiết kế, sản xuất, vận chuyển và lắp đặt. Vì vậy, việc lựa chọn hệ cần được xem xét dựa trên đặc điểm cụ thể của từng dự án thay vì chỉ dựa vào một tiêu chí riêng lẻ.
