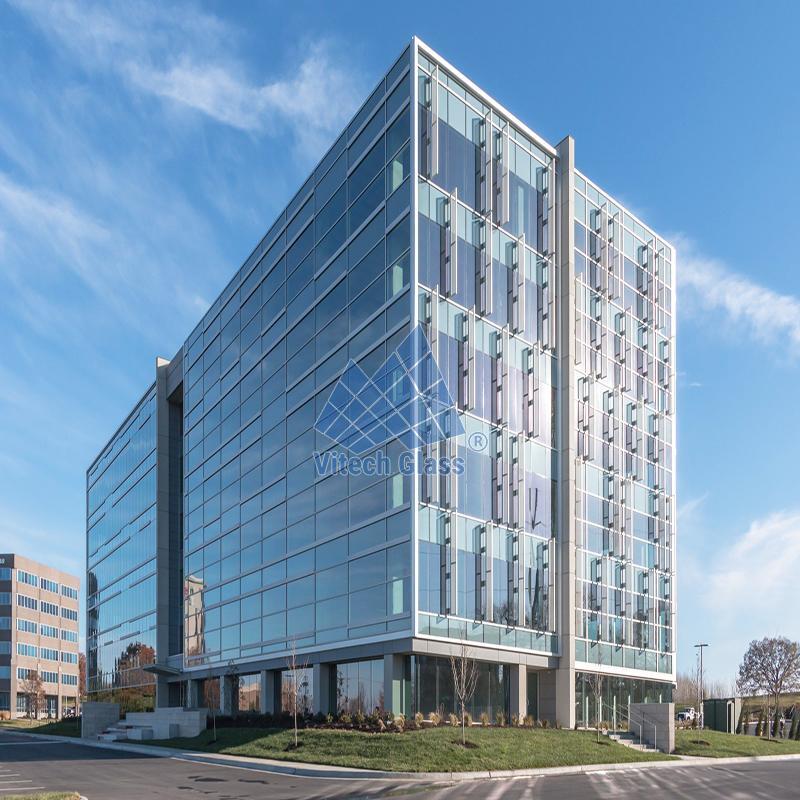

Trong kiến trúc hiện đại, mặt tiền không chỉ là phần bao che bên ngoài công trình mà còn góp phần định hình diện mạo, không gian và giá trị thẩm mỹ của toàn bộ công trình. Chính vì vậy, vách kính mặt dựng ngày càng được lựa chọn cho các tòa nhà văn phòng, showroom, khách sạn, trung tâm thương mại và nhiều công trình có yêu cầu cao về hình thức kiến trúc.
Sự kết hợp giữa hệ nhôm mặt dựng và kính tạo nên những mảng mặt tiền rộng, thoáng và giàu tính thẩm mỹ, đồng thời cho phép kiến trúc sư linh hoạt trong việc tạo hình và kiểm soát ánh sáng tự nhiên. Tùy theo quy mô, thiết kế và yêu cầu kỹ thuật, công trình có thể lựa chọn những giải pháp mặt dựng khác nhau như Stick, Semi-Unitized, Unitized, Spider hoặc các hệ nhôm chuyên dụng như PMI.
Vậy vách kính mặt dựng thực chất là gì, được cấu tạo như thế nào và đâu là giải pháp phù hợp cho từng loại công trình? Hãy cùng Vitech Glass tìm hiểu từ góc nhìn tổng quan đến những yếu tố cần quan tâm trước khi lựa chọn và triển khai mặt dựng.
Vách kính mặt dựng là gì?
Vách kính mặt dựng là hệ bao che được lắp đặt ở mặt ngoài công trình, sử dụng khung nhôm kết hợp với kính để tạo thành một bề mặt mặt tiền liên tục. Khác với cửa nhôm kính, vách mặt dựng chủ yếu đảm nhận vai trò bao che, lấy sáng và tạo hình cho kiến trúc, thay vì đóng mở để giao thông giữa các không gian.
Tùy theo thiết kế, hệ mặt dựng có thể sử dụng nhiều loại kính và cấu hình nhôm khác nhau. Các bộ phận được liên kết với kết cấu công trình để hình thành một hệ thống hoàn chỉnh, đồng thời phải được tính toán phù hợp với kích thước ô kính, tải trọng gió, khả năng chống thấm và điều kiện thực tế của công trình.
Trong kiến trúc, vách kính mặt dựng và vách kính mặt tiền thường được sử dụng với ý nghĩa tương đối gần nhau. Điểm khác biệt chủ yếu nằm ở cách gọi: “vách kính mặt dựng” thường nhấn mạnh đến giải pháp hệ thống và kỹ thuật, trong khi “vách kính mặt tiền” thường được dùng khi nói đến vị trí và hình thức kiến trúc của công trình.
Vách kính mặt dựng khác gì cửa nhôm kính?
Đây là điểm nhiều khách hàng dễ nhầm lẫn. Có thể hiểu đơn giản:
- Cửa nhôm kính: có chức năng đóng mở, phục vụ đi lại hoặc thông gió.
- Vách kính mặt dựng: là hệ bao che cố định, tạo thành phần lớn diện tích mặt tiền.
- Một số công trình có thể kết hợp cửa mở hoặc cửa đi vào trong hệ mặt dựng, nhưng hai hạng mục vẫn có chức năng và cấu tạo khác nhau.
Vì vậy, khi lựa chọn giải pháp cho mặt tiền, không nên chỉ dựa vào loại kính hay màu sắc nhôm mà cần xem xét toàn bộ hệ mặt dựng và phương án kết cấu phù hợp với công trình.
Một hệ vách kính mặt dựng được tạo nên từ những gì?
Một hệ vách kính mặt dựng không chỉ gồm kính và khung nhôm. Để tạo thành một hệ bao che hoàn chỉnh, nhiều bộ phận phải được lựa chọn và phối hợp phù hợp với thiết kế cũng như điều kiện thực tế của công trình.
Hệ nhôm mặt dựng
Khung nhôm là bộ phận tạo nên kết cấu chính của hệ mặt dựng, có nhiệm vụ liên kết các tấm kính và truyền tải trọng về kết cấu công trình.
Tùy phương án thiết kế, có thể sử dụng các hệ mặt dựng khác nhau như Stick, Semi-Unitized, Unitized, Spider hoặc hệ nhôm chuyên dụng. Mỗi hệ có cách cấu tạo, gia công và thi công khác nhau.
Kính
Kính chiếm phần lớn diện tích bề mặt nên ảnh hưởng trực tiếp đến ánh sáng, thẩm mỹ và hiệu quả sử dụng của công trình.
Tùy yêu cầu, có thể lựa chọn kính cường lực, kính dán an toàn, kính hộp hoặc các loại kính có khả năng kiểm soát năng lượng như kính Low-E. Việc lựa chọn cần căn cứ vào kích thước ô kính, vị trí lắp đặt, yêu cầu an toàn và thiết kế tổng thể.
Hệ liên kết và phụ kiện
Các bộ phận như bản mã, bulông, vít, phụ kiện liên kết và những chi tiết định vị giúp cố định hệ mặt dựng vào kết cấu công trình.
Các chi tiết này cần được lựa chọn phù hợp với tải trọng và phương án kỹ thuật, đặc biệt đối với những công trình có diện tích mặt dựng lớn hoặc nằm ở vị trí chịu tác động mạnh của gió.
Gioăng, keo và vật liệu xử lý khe
Gioăng và keo chuyên dụng được sử dụng tại các vị trí tiếp giáp, khe nối và khu vực liên kết giữa nhôm với kính. Đây là những thành phần quan trọng trong việc hạn chế nước xâm nhập, hỗ trợ độ kín và hoàn thiện hệ mặt dựng.
Kết cấu và các vị trí giao tiếp với công trình
Vách kính mặt dựng phải được phối hợp với kết cấu bê tông, sàn, cột, mái và các hạng mục liên quan. Những vị trí tiếp giáp cần được tính toán ngay từ giai đoạn thiết kế để hạn chế phát sinh khi thi công.
Lưu ý: Cấu tạo thực tế của mỗi hệ mặt dựng có thể khác nhau. Vì vậy, không nên lựa chọn hệ nhôm hoặc phụ kiện chỉ dựa trên một thông số riêng lẻ mà cần xem xét toàn bộ giải pháp của công trình.
Những hệ mặt dựng phổ biến cho công trình hiện nay
Không có một hệ mặt dựng phù hợp cho mọi công trình. Tùy vào quy mô, thiết kế kiến trúc, yêu cầu kỹ thuật và phương án thi công, mỗi công trình có thể lựa chọn một giải pháp khác nhau.
Hệ mặt dựng Stick
Hệ Stick được lắp ghép từng cấu kiện trực tiếp tại công trường. Phương án này có tính linh hoạt cao và phù hợp với nhiều loại công trình, đặc biệt khi kích thước và bố trí mặt dựng cần điều chỉnh theo thực tế.
Tìm hiểu chi tiết: [Hệ mặt dựng Stick]
Hệ mặt dựng Semi-Unitized
Semi-Unitized là giải pháp kết hợp giữa gia công một phần tại xưởng và lắp đặt hoàn thiện tại công trường. Đây là phương án trung gian giữa Stick và Unitized, phù hợp với những công trình cần cân bằng giữa khả năng kiểm soát gia công và điều kiện thi công thực tế.
Xem thêm: [Mặt dựng Semi-Unitized]
Hệ mặt dựng Unitized
Với Unitized, các module mặt dựng được gia công và lắp ráp trước tại nhà máy, sau đó vận chuyển đến công trường để lắp đặt. Cách tiếp cận này giúp kiểm soát quá trình gia công theo module và có thể phù hợp với các dự án quy mô lớn, yêu cầu tiến độ và tổ chức thi công chặt chẽ.
Tìm hiểu chi tiết: [Mặt dựng Unitized]
HHệ mặt dựng Spider
Spider sử dụng các liên kết điểm để cố định kính, tạo nên diện mạo mặt tiền với ít khung nhôm nhìn thấy hơn so với các hệ mặt dựng khung thông thường. Giải pháp này thường được lựa chọn khi công trình hướng đến không gian kính rộng và thiết kế kiến trúc có tính đặc trưng.
Xem thêm: [Mặt dựng Spider]
Mặt dựng nhôm PMI QM46 & QM47
Đối với công trình sử dụng nhôm PMI nhập khẩu từ Malaysia, QM46 và QM47 là những hệ mặt dựng được phát triển cho giải pháp Curtain Wall. Hai hệ có các phương án dấu đố và lộ đố, trong đó sự khác biệt chủ yếu nằm ở kích thước và cấu hình thanh nhôm.
Tìm hiểu chi tiết: [Mặt dựng nhôm PMI QM46 & QM47]
Nên lựa chọn hệ mặt dựng nào?
Việc lựa chọn không nên dựa đơn thuần vào tên hệ hoặc giá thành. Cần xem xét đồng thời quy mô công trình, kích thước module, thiết kế mặt tiền, tải trọng tác động, yêu cầu về kính, điều kiện thi công và ngân sách đầu tư.
Một hệ được lựa chọn đúng ngay từ giai đoạn đầu sẽ giúp quá trình thiết kế, gia công và thi công thuận lợi hơn, đồng thời hạn chế những điều chỉnh phát sinh khi triển khai thực tế.
Kính dùng cho mặt dựng: lựa chọn nào phù hợp?
Kính là phần chiếm diện tích lớn trên bề mặt công trình, vì vậy lựa chọn loại kính phù hợp sẽ ảnh hưởng trực tiếp đến an toàn, ánh sáng, thẩm mỹ và hiệu quả sử dụng của vách kính mặt dựng.
Không phải công trình nào cũng sử dụng cùng một loại kính. Việc lựa chọn nên dựa trên vị trí lắp đặt, kích thước ô kính, yêu cầu an toàn, hướng nắng và mục tiêu sử dụng của từng công trình.
Kính cường lực
Kính cường lực có khả năng chịu lực và chịu va đập tốt hơn kính thường, thường được sử dụng cho các vị trí mặt dựng có yêu cầu cao về độ an toàn.
Loại kính này cũng có thể kết hợp với nhiều màu sắc và kiểu hoàn thiện khác nhau để đáp ứng yêu cầu thẩm mỹ của mặt tiền.
Kính dán an toàn
Kính dán an toàn gồm hai hoặc nhiều lớp kính được liên kết với nhau bằng lớp film ở giữa. Khi kính bị tác động và nứt vỡ, lớp film có khả năng giữ các mảnh kính liên kết với nhau, giúp hạn chế tình trạng rơi vỡ thành nhiều mảnh.
Đây là một lựa chọn đáng cân nhắc đối với những khu vực cần tăng cường yêu cầu an toàn.
Kính hộp
Kính hộp gồm các lớp kính được ngăn cách bởi một khoang khí hoặc khí trơ tùy cấu hình. Giải pháp này có thể hỗ trợ cải thiện khả năng cách nhiệt và cách âm so với cấu hình kính đơn thông thường.
Kính hộp thường được cân nhắc cho các công trình yêu cầu cao hơn về hiệu quả sử dụng năng lượng hoặc tiện nghi bên trong.
Kính Low-E và các dòng kính kiểm soát năng lượng
Đối với những mặt tiền có diện tích kính lớn và chịu ảnh hưởng đáng kể của bức xạ mặt trời, có thể cân nhắc kính Low-E hoặc các loại kính có khả năng kiểm soát năng lượng.
Việc lựa chọn đúng loại kính có thể góp phần giảm lượng nhiệt truyền vào không gian bên trong, từ đó hỗ trợ nâng cao hiệu quả sử dụng năng lượng của công trình.
Không nên chọn kính chỉ dựa trên giá thành
Một loại kính có giá thấp hơn chưa chắc là lựa chọn phù hợp nhất. Với mặt dựng, cần xem xét đồng thời:
- Kích thước và vị trí ô kính.
- Yêu cầu an toàn của công trình.
- Hướng và mức độ tiếp xúc với ánh nắng.
- Yêu cầu về cách âm, cách nhiệt.
- Màu sắc và hiệu ứng thẩm mỹ.
- Khả năng tương thích với hệ nhôm mặt dựng.
- Ngân sách đầu tư.
Quan trọng: loại kính và cấu hình kính cần được xác định dựa trên thiết kế, yêu cầu kỹ thuật và điều kiện thực tế của công trình, thay vì áp dụng một cấu hình cố định cho mọi dự án.
Vì sao vách kính mặt dựng được ưa chuộng?
Sự phổ biến của vách kính mặt dựng không chỉ đến từ vẻ ngoài hiện đại. Khi được thiết kế và thi công phù hợp, hệ mặt dựng còn giúp giải quyết đồng thời nhiều yêu cầu về kiến trúc, ánh sáng và công năng của công trình.
Tạo diện mạo hiện đại cho mặt tiền
Các mảng kính lớn kết hợp cùng hệ khung nhôm tạo nên mặt tiền có đường nét rõ ràng, hiện đại và dễ kết hợp với nhiều phong cách kiến trúc.
Tùy thiết kế, bề mặt có thể tạo cảm giác liền mạch hoặc nhấn mạnh hệ đố để hình thành những nhịp điệu riêng cho mặt tiền.
Tận dụng ánh sáng tự nhiên
So với những giải pháp bao che có tỷ lệ tường đặc lớn, mặt dựng kính cho phép đưa nhiều ánh sáng tự nhiên hơn vào không gian bên trong.
Điều này đặc biệt phù hợp với văn phòng, showroom, khu thương mại và những không gian cần duy trì cảm giác rộng, thoáng.
Tạo sự kết nối giữa không gian bên trong và bên ngoài
Bề mặt kính rộng giúp tăng khả năng quan sát ra bên ngoài, đồng thời tạo cảm giác kết nối giữa công trình với cảnh quan xung quanh.
Đây cũng là một trong những lý do mặt dựng kính thường xuất hiện ở những công trình có yêu cầu cao về trải nghiệm không gian.
Linh hoạt trong thiết kế
Mặt dựng có thể kết hợp nhiều cấu hình nhôm, loại kính, màu sắc và cách chia module khác nhau.
Nhờ đó, kiến trúc sư có thể kiểm soát tỷ lệ ô kính, đường nét mặt tiền và mức độ trong suốt theo định hướng thiết kế của từng công trình.
Có thể đáp ứng nhiều yêu cầu kỹ thuật khác nhau
Tùy cấu hình, hệ mặt dựng có thể được thiết kế để đáp ứng các yêu cầu về khả năng chịu tải, chống thấm, cách nhiệt, cách âm và an toàn.
Tuy nhiên, hiệu quả thực tế phụ thuộc vào sự đồng bộ giữa hệ nhôm, kính, phụ kiện, vật liệu xử lý khe và phương án thiết kế – thi công. Vì vậy, không nên đánh giá chất lượng của một hệ mặt dựng chỉ dựa trên riêng vật liệu nhôm hoặc kính.
Phù hợp với nhiều loại công trình
Từ văn phòng, showroom, khách sạn đến trung tâm thương mại và các công trình dịch vụ, vách kính mặt dựng có thể được điều chỉnh theo quy mô và yêu cầu kiến trúc khác nhau.
Điểm quan trọng là chọn đúng hệ mặt dựng ngay từ giai đoạn thiết kế, thay vì chỉ lựa chọn dựa trên hình thức bên ngoài.
Những yếu tố cần tính toán trước khi làm mặt dựng
Một hệ vách kính mặt dựng có diện tích lớn và liên quan trực tiếp đến kết cấu công trình, vì vậy phương án mặt dựng cần được xem xét ngay từ giai đoạn thiết kế. Việc lựa chọn hệ nhôm hay loại kính chỉ là một phần trong quá trình này.
Quy mô và hình dạng công trình
Chiều cao, chiều rộng mặt tiền, hình dạng công trình và cách chia các module kính đều ảnh hưởng đến phương án mặt dựng.
Công trình có mặt tiền đơn giản có thể sử dụng cấu hình khác với những công trình có nhiều góc chuyển, độ nghiêng hoặc hình học đặc biệt.
Tải trọng và điều kiện tác động lên mặt dựng
Mặt dựng phải chịu tác động của trọng lượng bản thân, kính, gió và các tải trọng liên quan trong quá trình sử dụng.
Đặc biệt với công trình cao tầng hoặc có mặt tiền diện tích lớn, việc tính toán và lựa chọn hệ thống phù hợp cần được thực hiện dựa trên thiết kế và điều kiện thực tế của dự án.
Kích thước và cách chia ô kính
Kích thước từng ô kính ảnh hưởng trực tiếp đến việc lựa chọn cấu hình nhôm, loại kính và phương án liên kết.
Không nên cố định kích thước ô kính theo một mẫu có sẵn. Cần cân đối giữa thiết kế kiến trúc, khả năng đáp ứng kỹ thuật và hiệu quả sử dụng vật liệu.
Khả năng chống thấm và xử lý khe nối
Các vị trí tiếp giáp giữa kính, nhôm, module và kết cấu công trình cần được xử lý đồng bộ để hạn chế nguy cơ nước xâm nhập.
Đây là một trong những yếu tố cần đặc biệt chú ý khi thiết kế và thi công mặt dựng, nhất là tại những khu vực thường xuyên chịu tác động của mưa và gió.
Khả năng cách nhiệt và kiểm soát bức xạ
Với những công trình có diện tích kính lớn, hướng mặt tiền và mức độ tiếp xúc với ánh nắng cần được tính đến khi lựa chọn kính.
Tùy yêu cầu, có thể kết hợp các giải pháp như kính hộp, kính Low-E hoặc kính kiểm soát năng lượng để cải thiện điều kiện nhiệt bên trong công trình.
Phương án thi công
Không chỉ thiết kế hệ mặt dựng, cần xem xét cả cách vận chuyển, tập kết vật tư, thiết bị nâng hạ, trình tự lắp đặt và điều kiện tiếp cận mặt tiền.
Một phương án phù hợp về mặt thiết kế nhưng khó triển khai tại công trường có thể làm tăng thời gian và chi phí thi công.
Sự phối hợp giữa các bên
Mặt dựng cần được phối hợp với kết cấu, kiến trúc, MEP và các hạng mục hoàn thiện liên quan ngay từ giai đoạn triển khai.
Việc phối hợp sớm giúp hạn chế xung đột giữa các hạng mục và giảm những điều chỉnh phát sinh trong quá trình thi công.
Một hệ mặt dựng tốt không chỉ nằm ở vật liệu sử dụng mà còn ở cách hệ thống được thiết kế, tính toán và triển khai đồng bộ với toàn bộ công trình.
Chọn hệ mặt dựng thế nào cho từng công trình?
Mỗi công trình có một yêu cầu khác nhau về kiến trúc, quy mô, tiến độ và điều kiện thi công. Vì vậy, lựa chọn hệ mặt dựng không nên chỉ dựa vào hình thức hoặc giá thành mà cần cân nhắc tổng thể ngay từ giai đoạn thiết kế.
Công trình có quy mô vừa và mặt tiền cần linh hoạt
Với những công trình có mặt tiền không quá phức tạp, phương án Stick có thể là lựa chọn phù hợp nhờ khả năng lắp ghép linh hoạt trực tiếp tại công trường.
Trong trường hợp cần kết hợp giữa gia công tại xưởng và lắp đặt tại công trường, Semi-Unitized cũng có thể được cân nhắc tùy theo thiết kế và điều kiện triển khai.
Công trình quy mô lớn, yêu cầu tổ chức thi công theo module
Đối với các dự án có quy mô lớn, mặt tiền lặp lại nhiều module và yêu cầu kiểm soát chặt chẽ quá trình gia công, Unitized là một giải pháp đáng cân nhắc.
Các module được gia công và lắp ráp trước tại nhà máy, sau đó đưa đến công trường để lắp đặt theo trình tự.
Công trình theo đuổi thiết kế kính liên kết điểm
Nếu kiến trúc yêu cầu những mảng kính lớn, hạn chế sự xuất hiện của khung nhôm trên bề mặt, Spider có thể phù hợp với định hướng thiết kế này.
Tuy nhiên, đây là giải pháp có yêu cầu riêng về kết cấu, liên kết và tính toán kỹ thuật nên cần được xem xét ngay từ giai đoạn thiết kế.
Công trình sử dụng hệ nhôm PMI
Đối với những dự án lựa chọn nhôm PMI nhập khẩu từ Malaysia, có thể tham khảo các hệ mặt dựng PMI QM46 và QM47 tùy yêu cầu thiết kế.
Việc lựa chọn giữa các hệ cần dựa trên cấu hình thanh nhôm, kích thước module, phương án dấu đố hoặc lộ đố và các yêu cầu kỹ thuật cụ thể của công trình.
Không có một hệ mặt dựng tốt nhất cho mọi công trình. Hệ phù hợp là hệ đáp ứng được đồng thời yêu cầu kiến trúc, kỹ thuật, thi công và ngân sách của dự án.
Vách kính mặt dựng trong thực tế kiến trúc
Từ những tòa nhà văn phòng hiện đại đến showroom, khách sạn hay công trình thương mại, vách kính mặt dựng ngày càng xuất hiện phổ biến trong thiết kế mặt tiền.
Điểm hấp dẫn của giải pháp này nằm ở khả năng tạo ra những mảng kính lớn, giúp công trình có diện mạo hiện đại đồng thời tăng sự kết nối giữa không gian bên trong và cảnh quan bên ngoài.
Tuy nhiên, một mặt tiền đẹp không chỉ phụ thuộc vào màu kính hay kiểu dáng khung nhôm. Tỷ lệ chia ô, đường đố, chiều sâu mặt dựng, màu sắc vật liệu và cách xử lý các vị trí tiếp giáp đều ảnh hưởng đến tổng thể kiến trúc.
Đặc biệt, với những công trình có diện tích mặt dựng lớn, việc thống nhất giữa thiết kế kiến trúc và giải pháp kỹ thuật ngay từ đầu sẽ giúp hạn chế những điều chỉnh không cần thiết trong quá trình thi công.
Vitech Glass – Tư vấn giải pháp vách kính mặt dựng phù hợp cho từng công trình
Vitech Glass cung cấp giải pháp tư vấn, thiết kế, gia công và thi công vách kính mặt dựng theo yêu cầu thực tế của từng dự án.
Thay vì áp dụng một cấu hình cố định cho mọi công trình, phương án mặt dựng được xem xét dựa trên:
- Quy mô và đặc điểm kiến trúc.
- Kích thước và cách chia module.
- Hệ nhôm mặt dựng.
- Loại và cấu hình kính.
- Yêu cầu về ánh sáng, nhiệt và thẩm mỹ.
- Điều kiện thi công tại công trường.
- Ngân sách đầu tư của dự án.
Từ những thông tin trên, giải pháp có thể được định hướng phù hợp hơn ngay từ giai đoạn đầu, giúp chủ đầu tư và đơn vị thiết kế có cơ sở để lựa chọn hệ mặt dựng trước khi triển khai gia công và thi công thực tế.
Nếu bạn đang chuẩn bị triển khai mặt dựng nhôm kính cho nhà phố, showroom, văn phòng, khách sạn hoặc công trình thương mại, Vitech Glass có thể hỗ trợ tư vấn phương án phù hợp với nhu cầu và điều kiện thực tế của dự án.
Liên hệ Vitech Glass để được tư vấn giải pháp và báo giá theo công trình.
Kết luận
Vách kính mặt dựng không đơn thuần là giải pháp bao che cho công trình mà còn góp phần tạo nên diện mạo kiến trúc, khả năng lấy sáng và trải nghiệm không gian.
Từ Stick, Semi-Unitized, Unitized đến Spider hay các hệ mặt dựng nhôm PMI, mỗi giải pháp đều có đặc điểm và phạm vi ứng dụng riêng. Vì vậy, lựa chọn đúng hệ mặt dựng cần bắt đầu từ yêu cầu của công trình, thay vì chỉ dựa vào tên hệ hoặc giá thành.
Một phương án được thiết kế phù hợp, lựa chọn vật liệu đúng và thi công đồng bộ sẽ giúp mặt dựng đạt được sự cân bằng giữa thẩm mỹ, kỹ thuật và hiệu quả sử dụng lâu dài.
Nếu bạn đang tìm hiểu vách kính mặt dựng hoặc vách kính mặt tiền cho công trình, hãy xác định rõ quy mô, thiết kế và yêu cầu sử dụng trước khi lựa chọn giải pháp. Đây là cơ sở quan trọng để có được một mặt tiền vừa phù hợp về kiến trúc, vừa đáp ứng các yêu cầu kỹ thuật của dự án.
